Il diametro corretto non è necessariamente il più piccolo disponibile: deve essere compatibile con il percorso reale, la geometria del componente e l’obiettivo dell’ispezione.
Risposta in breve
Per scegliere il diametro della sonda di un videoendoscopio industriale bisogna valutare l’intero percorso di ispezione, non soltanto il foro di ingresso. Occorre verificare il passaggio minimo disponibile, eventuali restringimenti e curve, la distanza da raggiungere, lo spazio nella cavità e il tipo di controllo da effettuare. Diametri come 2,0 mm, 2,8 mm, 3,9–4,0 mm e 6,0 mm rispondono a esigenze applicative differenti.
La sonda più sottile aumenta le possibilità di accesso, ma non è automaticamente la scelta migliore quando lo spazio consente l’impiego di un diametro superiore.
La scelta del diametro della sonda è uno dei primi parametri da valutare quando si configura un videoendoscopio industriale. Ridurre il problema a “qual è la sonda più piccola che entra?” porta però spesso a una scelta incompleta.La domanda più utile è:
qual è il diametro che permette di raggiungere e osservare correttamente il punto di interesse nelle reali condizioni dell’ispezione?
Perché il diametro della sonda è così importante?
Il diametro determina innanzitutto dove la sonda può fisicamente passare, ma non descrive da solo la capacità complessiva di un videoendoscopio.
In un’ispezione reale il punto di ingresso rappresenta soltanto l’inizio. Più avanti possono esserci restringimenti, curve, cambi di direzione, ostacoli o superfici da osservare da una posizione non immediatamente raggiungibile.
Per questo il diametro deve essere valutato insieme a elementi come lunghezza, geometria del percorso, comportamento della sonda durante l’inserimento, capacità di orientamento e direzione di visione, secondo le caratteristiche dello specifico sistema.
È sempre meglio scegliere la sonda più sottile?
No. Una sonda più sottile è necessaria quando lo spazio di accesso lo richiede, ma non rappresenta automaticamente la configurazione migliore per ogni ispezione.
Se il passaggio è estremamente ridotto, diminuire il diametro può essere indispensabile. Se invece il componente consente l’utilizzo di una sonda più grande, la scelta va fatta confrontando le caratteristiche complessive delle configurazioni compatibili.
Nota: il diametro non consente, da solo, di dedurre risoluzione, qualità dell’immagine, articolazione, illuminazione o altre prestazioni. Queste dipendono dal modello e dalla configurazione.
Da quali fattori dipende il diametro corretto?
1. Qual è il passaggio minimo reale?
Non bisogna considerare solamente il diametro nominale del foro di ingresso. Occorre individuare la sezione più limitante dell’intero percorso che la sonda dovrà attraversare.
Tolleranze, spigoli, depositi, deformazioni o disallineamenti possono ridurre lo spazio realmente utilizzabile.
2. Il percorso è rettilineo oppure presenta curve?
Due componenti con lo stesso foro di accesso possono richiedere soluzioni differenti. Un percorso quasi rettilineo è molto diverso da una geometria con più cambi di direzione prima della zona da controllare.
3. Quanto è distante la zona da controllare?
Diametro e lunghezza devono essere valutati insieme. Una sonda che entra correttamente ma non raggiunge il punto di interesse non risolve l’ispezione.
4. Quanto spazio è disponibile una volta superato l’ingresso?
Un piccolo foro può aprirsi su una cavità ampia, oppure il componente può mantenere una sezione stretta lungo quasi tutto il percorso. Sono condizioni applicative differenti e richiedono una valutazione differente.
5. Cosa deve essere realmente osservato?
L’operatore può dover verificare una superficie, individuare un’anomalia, osservare una parete laterale, controllare depositi o corpi estranei, documentare fotograficamente una zona o raggiungere un punto nascosto dietro una geometria complessa. L’obiettivo dell’ispezione viene prima della scelta dello strumento.

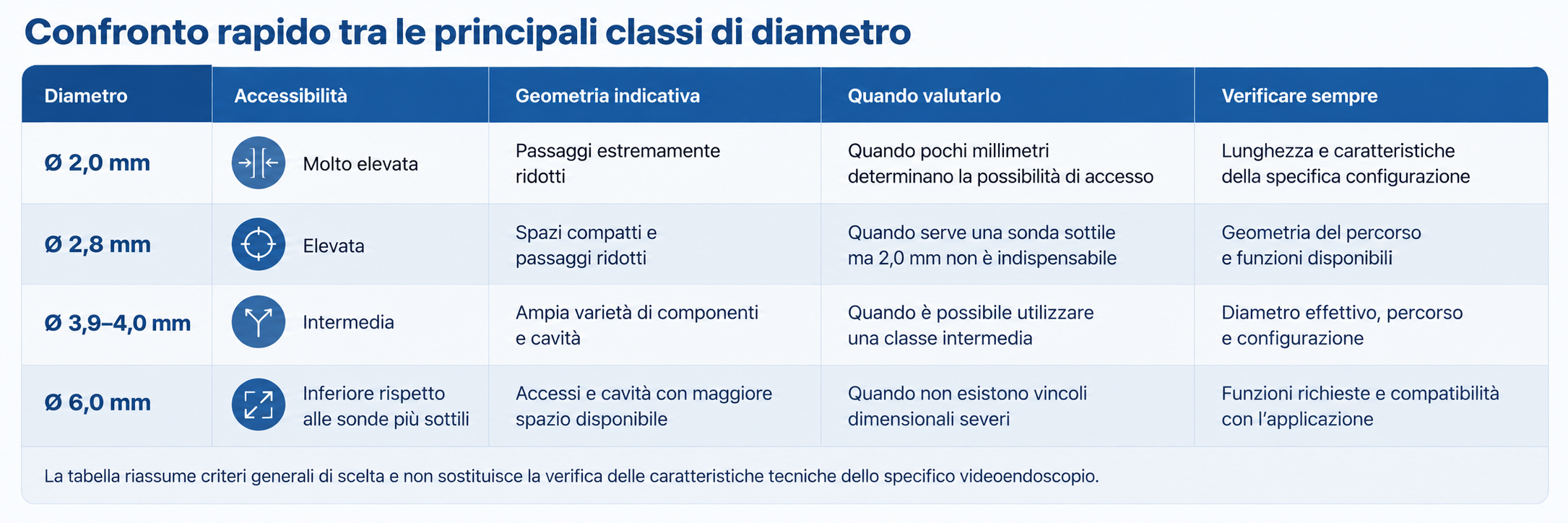

Quale diametro scegliere?

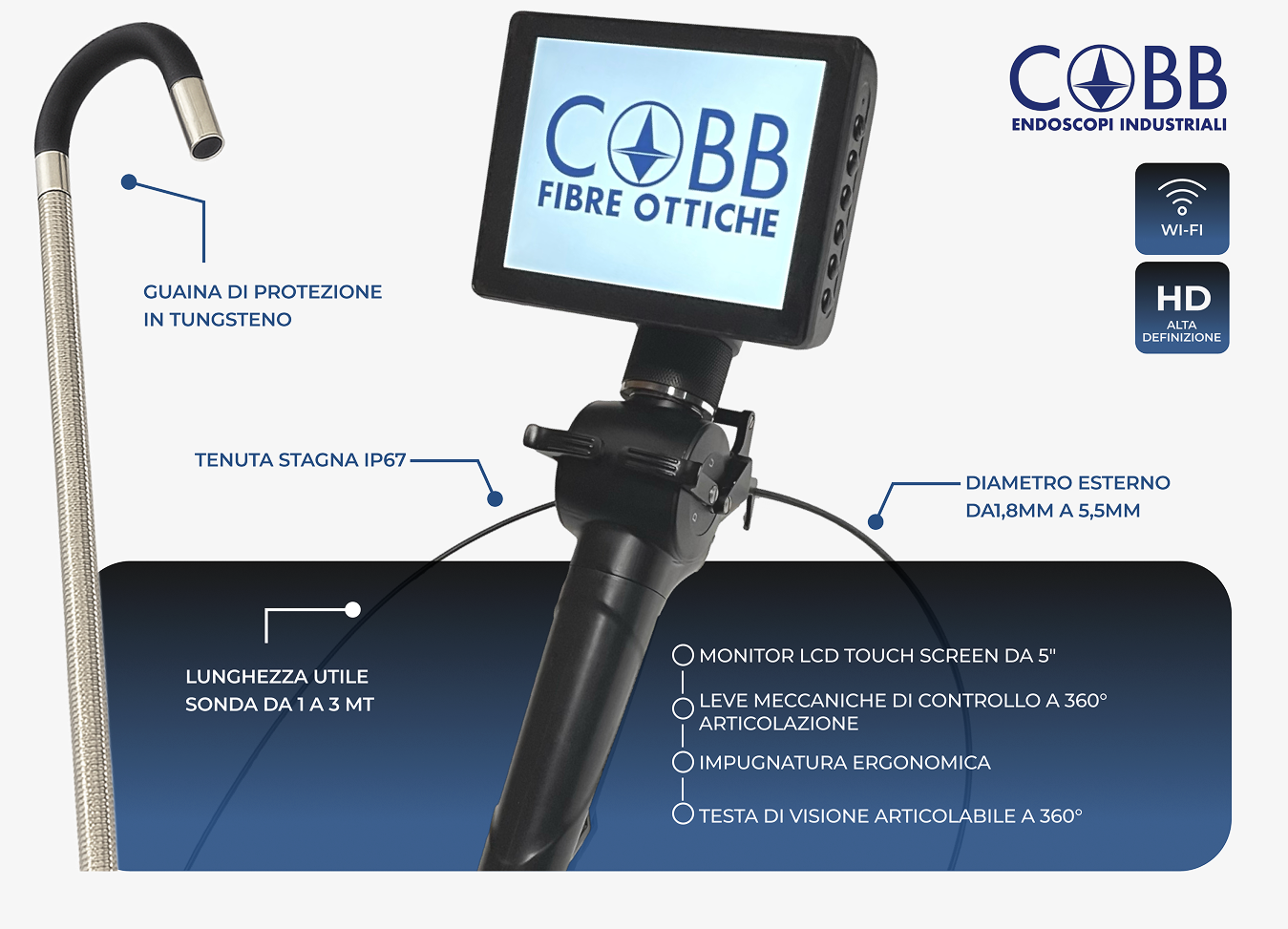

Non esiste un diametro universalmente migliore. È più utile considerare le diverse misure come classi applicative.

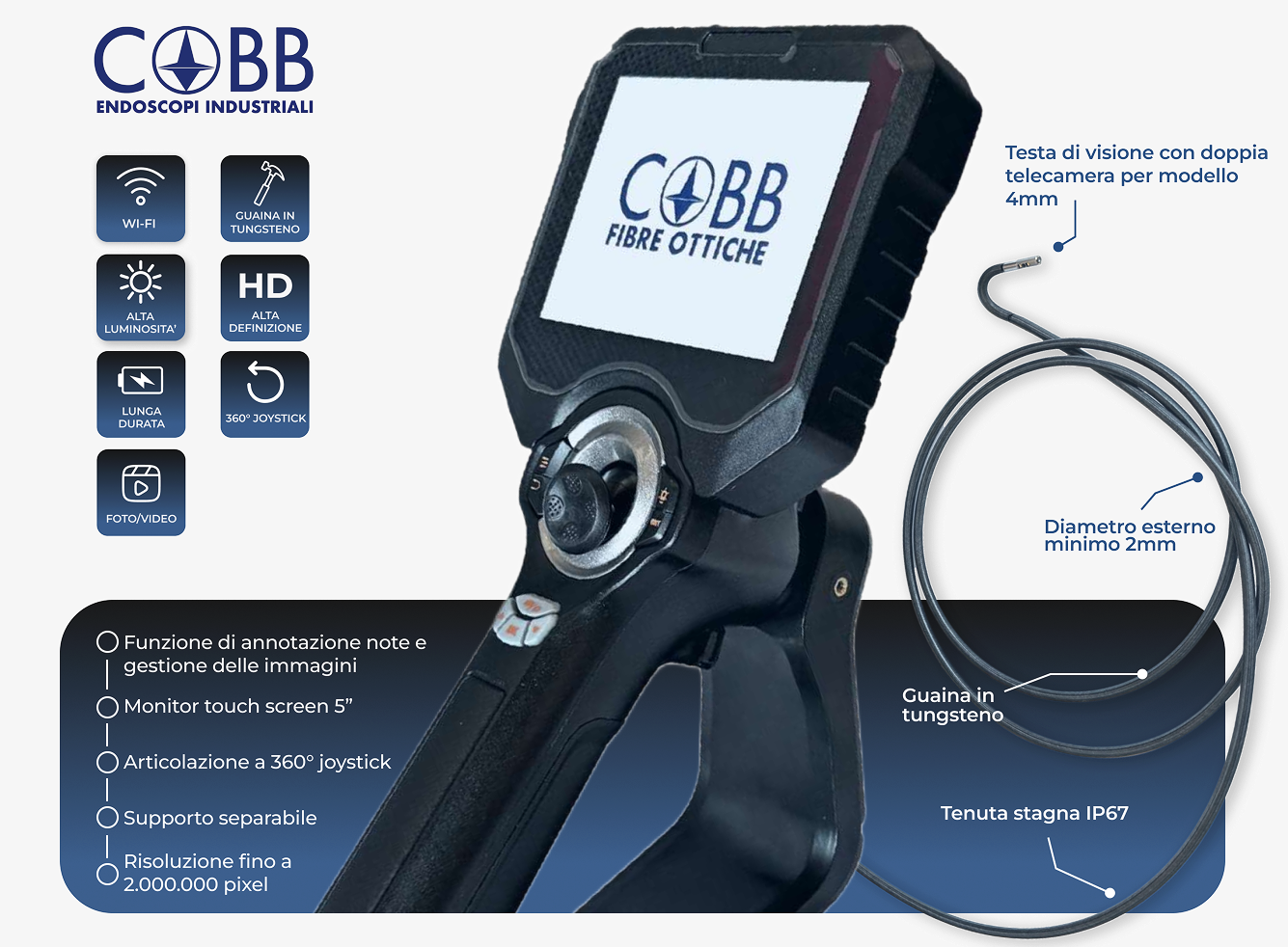

Quando può essere utile una sonda da Ø 2,0 mm?
Una sonda da 2,0 mm è indicata quando il principale vincolo dell’ispezione è rappresentato da accessi estremamente ridotti. È particolarmente interessante quando pochi millimetri determinano la possibilità o meno di raggiungere la zona da osservare.
Quando scegliere una sonda da Ø 2,8 mm?
La classe 2,8 mm mantiene un’elevata capacità di accesso quando lo spazio è molto limitato, senza arrivare necessariamente al diametro minimo. Può essere una scelta razionale quando il 2,0 mm non è indispensabile ma il percorso non permette una sonda della classe 4 o 6 mm.
Quando scegliere una sonda della classe Ø 3,9–4,0 mm?
La classe 3,9–4,0 mm occupa una fascia intermedia tra accessibilità e libertà di configurazione. Le misure 3,9 e 4,0 mm non devono però essere considerate automaticamente equivalenti: in passaggi critici anche pochi decimi di millimetro possono essere significativi.
Quando può essere preferibile una sonda da Ø 6,0 mm?
Quando l’accesso e il percorso interno non impongono diametri molto ridotti, una sonda da 6,0 mm può essere presa in considerazione senza ridurre inutilmente il diametro. La scelta va sempre fatta sulla configurazione specifica e sulle funzioni richieste.
Il diametro del foro di ingresso è sufficiente per scegliere la sonda?
No. Il foro di ingresso è solo uno dei parametri da misurare. Un ingresso apparentemente ampio può essere seguito da un restringimento, un raccordo, una curva o un ostacolo interno.
Quanto incidono curve e restringimenti?
Curve e restringimenti possono essere più determinanti del diametro del foro iniziale. La sonda deve non soltanto entrare, ma avanzare fino alla zona di interesse.
In presenza di geometrie complesse occorre valutare numero e posizione delle curve, variazioni di sezione, distanza tra i cambi di direzione, spazio disponibile per orientare la parte distale e caratteristiche costruttive della configurazione scelta.
Cinque esempi pratici di scelta
Caso 1 – Foro di accesso estremamente piccolo
La zona da controllare si trova subito dietro un’apertura molto ridotta. Priorità: accessibilità. In questo caso ha senso partire dalle classi di diametro più piccole compatibili con il passaggio.
Caso 2 – Ingresso ampio ma restringimento interno
Il foro iniziale è sufficientemente grande, ma il percorso presenta successivamente una sezione più stretta. Priorità: misurare il punto più critico dell’intero percorso.
Caso 3 – Percorso con diverse curve
Il diametro disponibile è sufficiente, ma la sonda deve attraversare più cambi di direzione. Priorità: valutare insieme diametro, lunghezza, geometria e comportamento della configurazione.
Caso 4 – Cavità interna ampia
L’accesso è sufficientemente grande e l’interno offre spazio. Priorità: obiettivo dell’ispezione. In questa situazione non esiste necessariamente un vantaggio nell’utilizzare il diametro minimo.

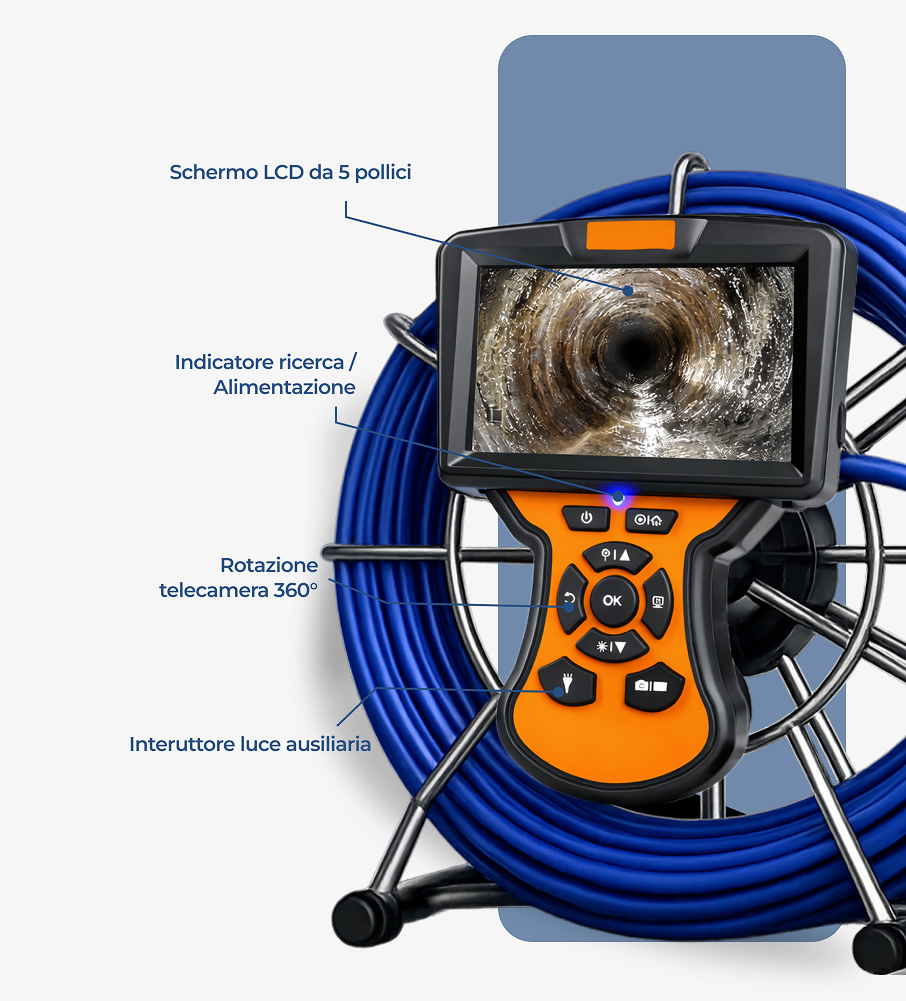

Caso 5 – Tubazione o impianto con distanza significativa
Il diametro della condotta non rappresenta un problema, ma la zona da raggiungere è distante. Priorità: valutare contemporaneamente diametro e lunghezza della sonda.
Quali errori bisogna evitare?
- Scegliere automaticamente la sonda più piccola. Il diametro minimo è utile quando è necessario, non come regola universale.
- Misurare solamente il foro di ingresso. Il vero limite può trovarsi più avanti.
- Ignorare curve e cambi di direzione. La geometria può condizionare la raggiungibilità più dell’apertura iniziale.
- Separare diametro e lunghezza. I due parametri devono essere valutati insieme.
- Scegliere lo strumento prima di definire l’obiettivo. Prima bisogna stabilire cosa deve essere osservato.
- Dedurre le prestazioni dal solo diametro. Risoluzione, articolazione, visione e altre caratteristiche dipendono dallo specifico sistema.
Checklist: cosa verificare prima di scegliere
Domande frequenti sul diametro delle sonde videoendoscopiche
Qual è il diametro migliore per un videoendoscopio industriale?
Non esiste un diametro migliore in assoluto. Il diametro corretto è quello compatibile con l’intero percorso di accesso e con le caratteristiche necessarie per effettuare l’ispezione.
Una sonda da 2 mm è sempre migliore di una da 4 o 6 mm?
È sufficiente conoscere il diametro del foro di ingresso?
Quale diametro scegliere per una tubazione?
Il diametro influenza la qualità dell’immagine?
Il diametro determina l’articolazione della sonda?
Posso scegliere un diametro esattamente uguale al foro disponibile?
3,9 mm e 4,0 mm possono essere considerati uguali?
La sonda corretta è quella adatta all’ispezione
La scelta del diametro di una sonda videoendoscopica dovrebbe partire dal componente da ispezionare: percorso, punto più stretto, curve, distanza e informazione che si vuole ottenere.
La sonda corretta non è necessariamente quella con il diametro minimo, ma quella che permette di raggiungere e osservare correttamente il punto di interesse nelle reali condizioni dell’ispezione.
Nuovi approfondimenti tecnici e strumenti di selezione COBB Endoscopi Industriali saranno disponibili prossimamente.
